Papel e celulose
Bolhas no branqueamento e impurezas na massa acompanhadas inline.
→Instrumentação de processoPartículas, gotas e bolhas.
Partículas, gotas e bolhas.
Dados em tempo real.
Sondas SOPAT e analisadores Parsum para análise inline, online e em linha de partículas em processos industriais. A configuração é definida a partir do meio, do objetivo e das condições de operação.
Solicitar avaliação técnica
Aplicações industriais
Todas as aplicações em um só lugar.
Óleo, gás e fluidos de perfuração
Partículas, sólidos e emulsões acompanhados sem interromper o processo.
→
Bioprocessos e biorreatores
Células, microrganismos, agregados e bolhas durante o cultivo.
→
Farmacêutica
Cristalização, partículas e granulação acompanhadas em tempo real.
→
Monitoramento de cristalização
Nucleação, crescimento e endpoint acompanhados em tempo real.
→
Ração, pellets e granulação
Granulometria contínua do pó ao pellet.
→
Tratamento de água e floculação
Flocos acompanhados enquanto se formam, quebram e reorganizam.
→
Monitoramento de café
Granulometria da moagem acompanhada em tempo real.
→
Fertilizantes
Granulação monitorada do crescimento ao produto final.
→
Emulsões
Tamanho de gotas, coalescência e estabilidade em tempo real.
→
Suspensões
Partículas, concentração e estabilidade acompanhadas inline.
→
Processos de granulação
Crescimento, finos e endpoint acompanhados no processo.
→
Monitoramento de partículas industriais
Distribuições e tendências diretamente na linha de processo.
→O critério correto
A faixa é uma consequência da aplicação.
Primeiro entendemos o meio, o objetivo e as condições de operação; depois selecionamos o instrumento.
O que existe no meio?
Partículas, gotas, bolhas, cristais, células ou combinações entre fases.
Como o processo opera?
Concentração, pressão, temperatura, velocidade, viscosidade e incrustação.
Qual decisão será tomada?
Desenvolvimento, endpoint, controle de qualidade ou malha de processo.
Qual configuração atende?
Sonda, iluminação, acessório, conexão e algoritmo de análise.
Referência de portfólioSOPAT: 0.5 µm–50 mmParsum: 20 µm–6 mmA faixa efetiva depende da configuração e da matriz.
O processo em movimento
Veja o que a análise foto-óptica acompanha.
Sequências reais extraídas de aplicações SOPAT mostram como imagens do processo se transformam em informação quantitativa.
Reconhecimento de partículas
Contornos identificados automaticamente para calcular tamanho, forma e distribuição.
Células e agregados
Acompanhamento de células, aglomerados e mudanças morfológicas em bioprocessos.
Bolhas no processo
Tamanho, forma, população e área superficial de bolhas ao longo da operação.
Recursos visuais selecionados de materiais técnicos de aplicação da SOPAT.
Visitar o site oficial da SOPAT ↗Resultados oficiais SOPAT
Dados reais para entender o que acontece dentro do processo.
Gráficos originais da SOPAT mostram como a análise foto-óptica transforma imagens de processo em distribuições granulométricas, contagens, informações morfológicas e tendências em tempo real.
GRÁFICOS ORIGINAIS DO FABRICANTESOPAT

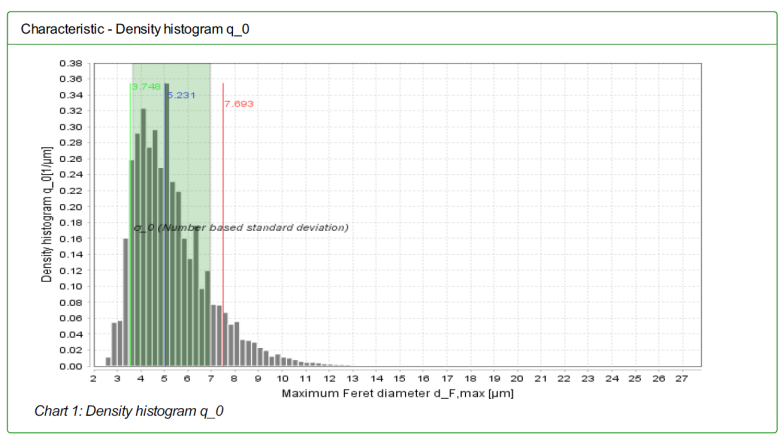

Distribuição de tamanho de partículas
Histograma original da SOPAT para identificar a distribuição granulométrica de uma população de partículas em suspensão.
Fonte: apresentação institucional oficial SOPAT.

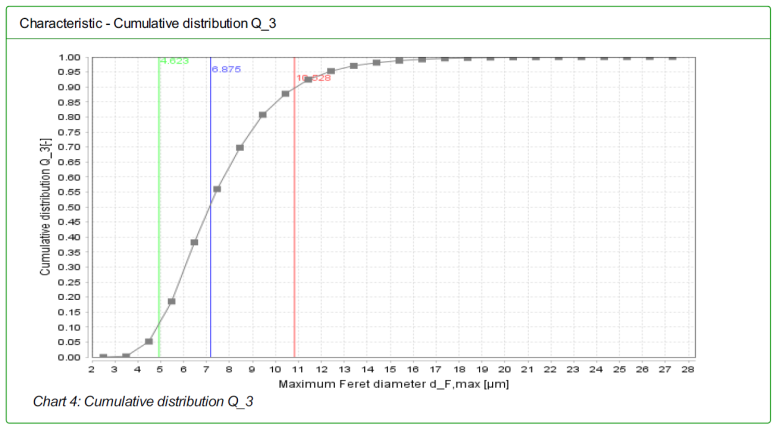

Distribuição acumulada
Curva acumulada original para interpretar a distribuição da população e acompanhar percentis granulométricos.
Fonte: apresentação institucional oficial SOPAT.

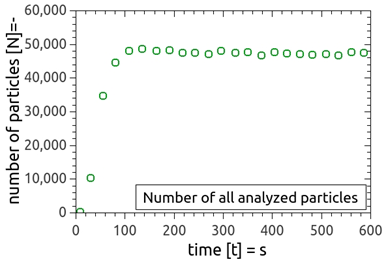

Contagem de partículas
Contagem contínua das partículas analisadas ao longo do processo.
Fonte: apresentação institucional oficial SOPAT.

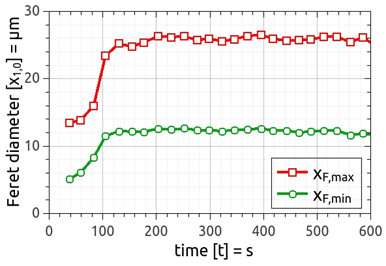

Diâmetros de Feret
Diâmetros mínimo e máximo de Feret para analisar tamanho e forma.
Fonte: apresentação institucional oficial SOPAT.

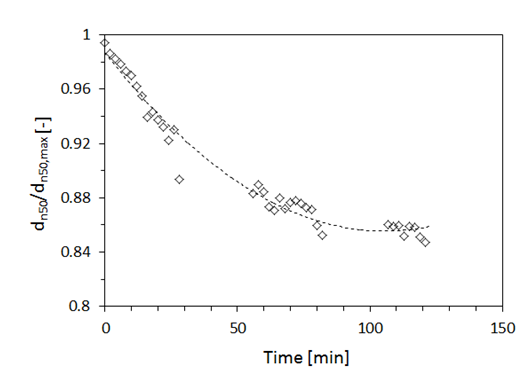

Diâmetro mediano
Acompanhamento do diâmetro mediano e da estabilidade do processo.
Fonte: apresentação institucional oficial SOPAT.

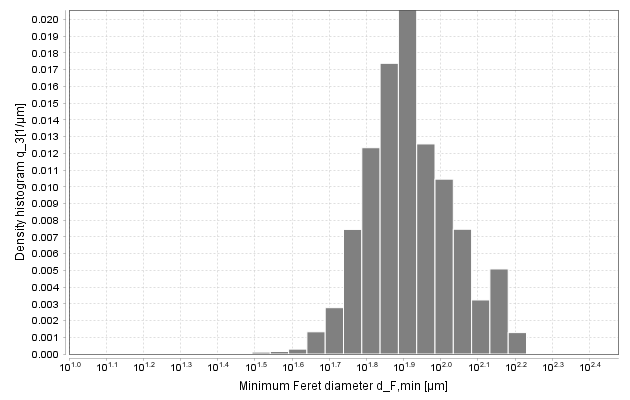

Partículas minerais
Distribuição do diâmetro de Feret em uma aplicação com minerais.
Fonte: apresentação institucional oficial SOPAT.SOPAT
Identificação e classificação de cada objeto
A análise automatizada reconhece os objetos nas imagens e, conforme a aplicação, pode diferenciar partículas, gotas, bolhas, cristais e agregados por características ópticas e morfológicas.
O que pode ser acompanhado continuamente
Distribuição granulométrica
Histogramas, distribuições acumuladas, percentis e alterações no perfil de tamanho das partículas.
Contagem de partículas
Número de objetos detectados e evolução da população analisada ao longo do processo.
Diferenciação de classes
Distinção entre partículas, gotas, bolhas, cristais, células ou agregados quando a aplicação permitir.
Forma e morfologia
Diâmetros de Feret, circularidade, alongamento e outras características morfológicas.
Tendências em tempo real
Acompanhamento de crescimento, quebra, aglomeração, cristalização e estabilização do processo.
Decisões operacionais
Comparação entre lotes, avaliação de ajustes operacionais e apoio ao controle de qualidade.
Todos os gráficos e imagens apresentados nesta seção foram extraídos da apresentação institucional oficial da SOPAT. As variáveis disponíveis e a diferenciação de classes dependem da configuração, da matriz e da validação de cada aplicação.
Parsum · análise granulométrica inlineVer catálogos e aplicações
Pós, grânulos e pellets. O tamanho certo, em tempo real.
Sondas a laser instaladas diretamente no processo medem tamanho, distribuição e velocidade das partículas por filtragem espacial estendida (SFT), sem coleta de amostras.
20 µm–6 mmFaixa global da linha
Milhares/sPartículas analisadas
x10 · x50 · x90Distribuição em tempo real
0,01–50 m/sVelocidade dos modelos IPP
Sondas e configurações
Uma configuração para cada realidade de processo.
IPP 70-S
Sonda compacta para pós, grânulos, pellets e sprays. Mede partículas de 50 a 6.000 µm e se adapta a tubulações, moinhos, peneiras e leitos fluidizados.
IPP 70-Se
Versão intrinsecamente segura para processos com atmosferas potencialmente explosivas, incluindo aplicações em zonas 0/20, conforme a configuração certificada.
IPP 75-S
Geometria adaptável a vasos maiores e pontos de difícil acesso. Indicada para partículas úmidas ou aderentes quando combinada com dispersores e limpeza por ar.
IPP 80-P
Configuração dedicada a aplicações farmacêuticas e PAT, incluindo granulação, revestimento de pellets e acompanhamento em leitos fluidizados.
Interface de processo
Medição estável mesmo em condições desafiadoras.
Dispersores D24 e D12 diluem localmente fluxos carregados; células de limpeza mantêm as janelas ópticas livres de depósito; acessórios de proteção apoiam aplicações com materiais abrasivos.
- Aço inoxidável 316L e janelas de safira
- −20 °C a +100 °C; pressão < 4 bar nos modelos apresentados
- OPC Server, TCP/IP e sinal 4–20 mA
- Proteção IP65; versões e acessórios definidos pela aplicação
Portfólio por modelo
Escolha a sonda ou o analisador.
Sondas SOPAT
0,5–75 µm
SOPAT MM-2
Sonda de alta resolução para observar sistemas biológicos, emulsões viscosas e suspensões concentradas diretamente no meio.
Ver produto →15–2.300 µmSOPAT VI-PA
Sonda de campo amplo com opções de purga, refrigeração e instalação retrátil para condições industriais.
Ver produto →2–300 µmSOPAT VI-PL
Endoscópio foto-óptico para acompanhar partículas e gotas finas em laboratório, escala piloto e produção.
Ver produto →9–1.100 µmSOPAT VI-SC
Sonda versátil com campo ampliado para caracterizar diferentes fases dispersas em processos líquidos.
Ver produto →30–7.700 µmSOPAT VI-KR
Sonda de grande campo de visão para partículas milimétricas e aplicações industriais exigentes.
Ver produto →Analisadores Parsum
50–6.000 µm
Parsum IPP 70-S
Sonda industrial compacta para medir continuamente partículas sólidas em movimento.
Ver produto →Configuração ATEXParsum IPP 70-SE
Configuração intrinsecamente segura para análise de pós e partículas em atmosferas potencialmente explosivas, conforme certificação aplicável.
Ver produto →50–6.000 µmParsum IPP 75-S
Sonda para vasos maiores e pontos de difícil acesso, inclusive correntes aderentes ou úmidas com configuração adequada.
Ver produto →Pharma · PATParsum IPP 80-P
Configuração orientada a processos farmacêuticos para acompanhar crescimento de grânulos, endpoint e revestimento de pellets.
Ver produto →Biblioteca técnica
Catálogos SOPAT e Parsum para download.
Documentos oficiais, fichas técnicas e materiais de aplicação disponíveis para download direto e sem cadastro.
SOPATAnálise foto-óptica
PDFAplicação · 10 páginas
Papel e celulose: branqueamento e impurezas
Monitoramento inline de bolhas na deslignificação e no branqueamento, além de detecção e classificação de impurezas na massa de celulose.
Baixar PDFPDFVisão geral · 12 páginas
Portfólio SOPAT
Tecnologia, princípios de medição, sondas e visão geral das aplicações.
Baixar PDFPDF0,5–75 µm
Sonda MM-2
Alta resolução para amostras biológicas, emulsões viscosas e suspensões concentradas.
Baixar PDFPDF2–300 µm
Sonda VI Pl
Endoscópio inline de alta resolução para laboratório, piloto e produção.
Baixar PDFPDF9–1.100 µm
Sonda VI Sc
Sonda versátil com campo ampliado para gotas, cristais e partículas.
Baixar PDFPDF15–2.300 µm
Sonda VI Pa
Campo de visão amplo e opções de purga, refrigeração e instalação retrátil.
Baixar PDFPDF30–7.700 µm
Sonda VI Kr
Visão macroscópica para partículas maiores em diferentes escalas de processo.
Baixar PDFPARSUMPós, grânulos e pellets
PDFApresentação técnica
Parsum · aplicações industriais
Princípio de medição SFT, granulação, revestimento de pellets e moagem de café.
Baixar PDFPDF50–6.000 µm
Parsum IPP 70-S
Sonda industrial compacta para pós, grânulos, pellets e partículas em fluxo.
Baixar PDFPDFATEX · áreas classificadas
Parsum IPP 70-Se
Versão intrinsecamente segura para atmosferas potencialmente explosivas.
Baixar PDFPDF50–6.000 µm
Parsum IPP 75-S
Sonda de comprimento adaptável para vasos maiores e pontos de difícil acesso.
Baixar PDFPDFPharma · PAT
Parsum IPP 80-P
Configuração para processos farmacêuticos, granulação e revestimento de pellets.
Baixar PDFPDFD12 · D24 · acessórios
Dispersores e células de limpeza
Adaptação do ponto de medição a fluxos carregados, aderentes ou abrasivos.
Baixar PDFPDFAplicação · material em português
Ração animal e pellets
Monitoramento granulométrico da moagem, do farelo de soja e da produção de pellets.
Baixar PDFBase científica
Artigos para explorar as aplicações.
Seleção de trabalhos técnicos e revisados por pares nas áreas atendidas pela Niveus Tech, incluindo referências indicadas nas apresentações SOPAT.
Visão geral2019
Optical inline analysis and monitoring of particle size and shape distributions for multiple applications
Revisão da análise foto-óptica em sistemas multifásicos.
Cristalização2018
Application of Inline Imaging for Monitoring Crystallization Process in a COBC
Tamanho, forma, contagem e evolução de cristais em cristalização contínua.
Biotecnologia2018
Real-time monitoring of the budding index in Saccharomyces cerevisiae batch cultivations with in situ microscopy
Microscopia in situ para acompanhar mudanças morfológicas e índice de brotamento sem amostragem.
Biotecnologia2019
In Situ Microscopy for Real-time Determination of Single-cell Morphology in Bioprocesses
Determinação em tempo real da morfologia de células individuais em bioprocessos.
Microalgas2017
Single-cell-based monitoring of fatty acid accumulation in Crypthecodinium cohnii with three-dimensional holographic and in situ microscopy
Monitoramento de células individuais e acúmulo de lipídios durante o cultivo.
Fermentação2015
Fermentation broth components influence droplet coalescence and hinder advanced biofuel recovery during fermentation
Efeito dos componentes do caldo na coalescência de gotas e na recuperação do produto.
Sistemas trifásicos2022
Measuring Droplet Sizes Generated by 3D-Printed Stirrers Using Borescopy
Distribuição de gotas em sistema gás–líquido–líquido, com distinção entre gotas e bolhas.
Os links levam ao DOI, ao periódico ou ao repositório oficial da publicação.
